Tubo de polipropileno – Rendón – (PPR) Helisystem. Indicado para instalaciones de fontanería, calefacción, climatización con accesorios termosoldables

Tubo Polipropileno Helisystem®
Accesorios Polipropileno Helisystem®
Herramientas y maquinaria para polipropileno

TARIFA 2/2011 PVP

PN-20	Tubo PPR 80 SDR6 / S.2,5
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Metro
	P-16020 P-16025 P-16032 P-16040 P-16050 P-16063 P-16075 P-16090 P-160110	20x3,4 25x4,2 32x5,4 40x6,7 50x8,4 63x10,5 75x12,5 90x15 110x18,4	160 100 80 60 40 20 12 8 4	160 100 80 60 40 20 12 8 4	1,39 2,12 3,43 5,34 8,37 13,15 18,65 26,78 39,06

PN-16	Tubo PPR 80 SDR7,4 / S.3,2
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Metro
	P-15020 P-15025 P-15032 P-15040 P-15050 P-15063 P-15075 P-15090 P-150110 P-150125 P-150160	20x2,8 25x3,5 32x4,4 40x5,5 50x6,9 63x8,6 75x10,3 90x12,2 110x15,1 125x17,1 160x21,9	160 100 80 60 40 20 12 8 4 4 4	160 100 80 60 40 20 12 8 4 4 4	1,18 1,79 3,35 5,07 7,84 12,33 17,18 24,67 37,71 91,04 150,86

Romafaser	Tubo PPR 80 SDR7,4 / S.3,2
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Metro
	P-16020-F P-16025-F P-16032-F P-16040-F P-16050-F P-16063-F P-16075-F P-16090-F P-160110-F P-160125-F P-160160-F	20x2,8 25x3,5 32x4,4 40x5,5 50x6,9 63x8,6 75x10,3 90x12,2 110x15,1 125x17,1 160x21,9	160 100 80 60 40 20 12 8 4 4 4	160 100 80 60 40 20 12 8 4 4 4	2,37 3,42 5,38 8,42 12,08 18,93 25,46 35,93 50,86 102,22 176,87

Romaklima	Climatización
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Metro
	P-14020-FR P-14025-FR P-14032-FR P-14040-FR P-14050-FR P-14063-FR P-14075-FR P-14090-FR P-140110-FR P-140125-FR P-140160-FR	20x2,8 25x3,5 32x2,9 40x3,7 50x4,6 63x5,8 75x6,8 90x8,2 110x10,0 125x11,4 160x14,6	160 100 80 60 40 20 12 8 4 4 4	160 100 80 60 40 20 12 8 4 4 4	2,37 3,42 3,60 6,18 9,57 15,14 19,47 28,04 41,57 54,00 88,11

Manguitos
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-200020 P-200025 P-200032 P-200040 P-200050 P-200063 P-200075 P-200090 P-2000110 P-2000125	20 25 32 40 50 63 75 90 110 125	50 40 20 10 5 4 2 1 1 1	500 320 200 100 60 32 24 16 10 6	0,52 0,66 0,93 1,72 3,05 4,45 7,06 10,40 17,54 35,37

Codo 90º
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-206020 P-206025 P-206032 P-206040 P-206050 P-206063 P-206075 P-206090 P-2060110 P-2060125 P-2060160	20 25 32 40 50 63 75 90 110 125 160	40 20 100 5 4 2 1 1 1 1 1	320 200 100 50 32 16 12 6 2 2 1	0,65 0,80 1,26 2,63 4,58 5,87 9,40 17,17 27,75 61,98 83,23

Codo 45º
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-202020 P-202025 P-202032 P-202040 P-202050 P-202063 P-202075 P-202090 P-2020110 P-2020125 P-2020160	20 25 32 40 50 63 75 90 110 125 160	50 25 10 5 4 2 2 1 1 1 1	400 250 120 80 40 20 12 6 4 2 1	0,65 0,80 1,16 2,94 4,61 5,90 9,71 28,43 40,58 61,98 83,23

Injerto para derivación r. macho
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-4001 P-4002	25 x 1/2" 25 x 3/4"	10 10	100 100	4,97 8,92

Injerto para derivación r. hembra
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-3901 P-3902	25 x 1/2" 25 x 3/4"	10 10	100 100	3,07 4,89

Salvatubos de cruce
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-UC20 P-UC25 P-UC32	20 25 32	25 10 10	100 60 40	1,93 2,54 3,24

Codo 90º hembra c/ placa
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-212020 P-212026 P-212025	2O x 1/2" 25 x 1/2" 25 x 3/4"	10 10 10	100 100 100	3,98 4,42 7,17

Te
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-230020 P-230025 P-230032 P-230040 P-230050 P-230063 P-230075 P-230090 P-2300110 P-2300125 P-2300160	20 25 32 40 50 63 75 90 110 125 160	25 15 10 5 2 2 1 1 1 1 1	250 150 80 50 30 12 10 4 2 2 1	0,67 0,92 1,33 3,14 5,10 6,90 10,92 19,58 34,3 8,80 109,50

Te reducida
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-231020 P-231023 P-231025 P-231032 P-231033 P-231035 P-231102 P-231041 P-231042 P-231043 P-231051 P-231052 P-231053 P-231054 P-231062 P-231063 P-231064 P-231065 P-231074 P-231075 P-231076 P-231097 P-2310110 P-2310125	25x20x20 25x25x20 25x20x25 32x20x32 32x25x32 32x25x25 32x20x25 40x20x40 40x25x40 40x32x40 50x20x50 50x25x50 50x32x50 50x40x50 63x25x63 63x32x63 63x40x63 63x50x63 75x40x75 75x50x75 75x63x75 90x75x90 110x90x110 125x110x125	20 20 20 10 10 10 10 5 5 5 4 4 4 4 2 2 2 2 1 1 1 1 1 1	140 140 140 80 80 80 80 50 50 50 32 32 32 32 12 12 12 12 8 8 8 4 2 1	1,03 1,03 1,03 1,48 1,48 1,48 1,82 3,59 3,59 3,59 5,06 5,06 5,06 5,06 6,97 6,97 6,97 6,97 14,21 14,21 14,21 26,84 35,76 63,73

Codo 90º loco
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-208020-L P-208025-L P-208026-L P-208032-L P-208033-L	20x3/4” 25x1” 25x3/4” 32x1 1/4" 32x1”	- - - - -	- - - - -	20,32 23,47 26,08 33,60 30,24

Codo 90º rosca macho
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-209020 P-209025 P-209026 P-209033 P-209032	20x1/2” 25x3/4” 25x1/2” 32x3/4” 32x1”	20 10 10 5 5	140 100 100 50 50	4,68 9,07 6,06 9,47 11,64

Unión reducción
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-238025 P-238032 P-238033 P-238040 P-238041 P-238042 P-238051 P-238055 P-238052 P-238050 P-238062 P-238065 P-238063 P-238067 P-238075 P-238076 P-238096 P-238097 P-2380106 P-2380107 P-2380110 P-2380125 P-2380160 P-2380161	25x20 32x20 32x25 40x20 40x25 40x32 50x20 50x25 50x32 50x40 63x25 63x32 63x40 63x50 75x50 75x63 90x63 90x75 110x63 110x75 110x90 125x110 160x110 160x125	50 30 30 20 20 20 10 10 10 10 5 5 5 5 4 4 2 2 1 1 1 1 1 1	500 300 300 200 200 160 100 100 100 100 60 60 60 60 40 40 16 16 12 12 12 6 6 6	0,54 0,70 0,70 1,58 1,58 1,58 3,18 3,18 3,18 3,18 4,38 4,38 4,38 4,38 5,91 5,91 9,94 9,94 15,06 15,06 15,06 33,81 49,42 63,38

Codo 90º rosca hembra
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-208020 P-208021 P-208025 P-208026 P-208033 P-208032	20x1/2” 20x3/4” 25x3/4” 25x1/2” 32x3/4” 32x1”	20 10 10 10 5 5	200 120 100 100 50 50	3,98 6,21 6,65 5,35 6,52 9,74

Te Rosca Hembra
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-232020 P-232021 P-232025 P-232026 P-232033 P-232032	20x1/2” 20x3/4” 25x3/4” 25x1/2” 32x3/4” 32x1”	20 10 10 10 5 5	160 140 100 100 50 50	4,78 6,37 7,07 6,05 8,04 9,05

Unión Hembra Rosca Hembra
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-234020 P-234025 P-234026 P-234033 P-234032 P-234040 P-234050 P-234063 P-234075 P-234090 P-2340110	20x1/2” 25x3/4” 25x1/2” 32x3/4” 32x1” 40x11/4” 50x11/2” 63x2” 75x2 1/2" 90 x 3” 110x4”	20 10 10 10 10 5 4 2 1 1 1	200 150 150 100 100 50 36 20 15 12 6	3,76 4,99 4,68 7,71 9,21 16,40 19,87 35,49 57,61 97,83 141,94

Unión Hembra Rosca Macho
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-325020 P-325025 P-325026 P-325033 P-325032 P-325040 P-325050 P-325063 P-325075 P-325090 P-3250110	20x1/2” 25x3/4” 25x1/2” 32x3/4” 32x1” 40x11/4” 50x11/2” 63x2” 75x2 1/2" 90 x 3” 110x4”	20 10 10 10 10 4 4 2 1 1 1	200 150 150 100 100 40 32 16 12 8 3	4,84 8,82 4,91 8,97 12,69 19,08 28,61 46,71 76,73 156,53 214,16

Enlace Loco Recto
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-234020-L P-234025-L P-234026-L P-234032-L P-234033-L P-234040-L P-234050-L P-234063-L P-234075-L	20x3/4” 25X1” 25x3/4” 32x11/4” 32x1” 40x11/2” 50x2” 63x2 1/2" 75 x 3”	10 5 5 5 5 2 2 1 1	100 75 75 50 50 25 20 10 5	17,69 21,91 24,86 31,02 34,52 39,99 50,72 66,65 88,76

Cruz
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	Cruz20 Cruz25 Cruz32 Cruz40 Cruz50	20 25 32 40 50	25 15 10 5 3	100 75 50 25 12	0,78 0,91 1,37 2,35 5,08

Enlace Desmontable (Latón Hembra)
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	200020-DH 200025-DH 200032-DH 200040-DH 200050-DH	20x1/2” 25x3/4” 32x1” 40x11/4” 50x11/2”	10 10 5 2 2	80 60 30 16 12	8,80 11,15 14,93 27,12 52,04

Enlace Desmontable (Latón Macho)
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	200020-DM 200025-DM 200032-DM 200040-DM 200050-DM	20x1/2” 25x3/4” 32x1” 40x11/4” 50x11/2”	10 10 5 2 2	80 60 30 16 12	9,32 11,41 17,14 28,29 57,24

Portabrida Hembra
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	PBRIDA40H PBRIDA50H PBRIDA63H PBRIDA75H PBRIDA90H PBRIDA110H PBRIDA125H PBRIDA160H	40 50 63 75 90 110 125 160	25 15 10 4 4 2 1 1	100 60 30 20 20 10 5 2	4,32 6,59 9,33 10,94 18,38 20,80 31,77 59,65

Brida recubierta en PPR
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	BRIDA 40 BRIDA 50 BRIDA 63 BRIDA 75 BRIDA 90 BRIDA 110 BRIDA 125 BRIDA 160	40 50 63 75 90 110 125 160	1 1 1 1 1 1 1 1	1 1 1 1 1 1 1 1	20,40 23,69 26,83 28,68 34,47 43,37 58,84 77,98

Válvula de cierre
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-244020 P-244025 P-244032	20x1/2” 25x3/4” 32x1”	10 10 10	100 100 50	6,76 7,54 10,14

Mecanismo para válvula de cierre
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	270012 270034 270001	1/2" 3/4" 1”	10 10 10	100 100 50	11,97 13,26 19,35

Válvula de cierre (regulación oculta)
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-244020-RO P-244025-RO P-244032-RO	20 25 32	5 5 3	50 50 30	25,36 25,62 32,51

Válvula de cierre (mando visto)
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-244020-CP P-244025-CP P-244032-CP	20 25 32	5 5 3	50 50 30	28,10 28,62 40,32

Válvula de cierre volante
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-244020-VL P-244025-VL P-244032-VL	20 25 32	5 5 3	50 50 30	10,56 12,06 39,28

Válvula esfera
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-244020-E P-244025-E P-244032-E P-244040-E P-244050-E P-244063-E P-244075-E P-244090-E P-2440110-E P-2440125-E P-2440160-E	20 25 32 40 50 63 75 90 110 125 160	5 5 5 5 2 2 1 1 1 1 1	80 80 50 50 30 12 10 4 2 1 1	15,33 19,63 26,37 29,59 37,07 54,41 90,85 698,54 850,06 954,35 1.672,57

Tapón final
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-242020 P-242025 P-242032 P-242040 P-242050 P-242063 P-242075 P-242090 P-2420110 P-2420125 P-2420160	20 25 32 40 50 63 75 90 110 125 160	50 50 30 20 10 5 2 1 1 1 1	500 500 240 200 100 50 40 24 20 10 5	0,49 0,66 0,78 1,72 3,31 4,78 5,91 8,53 14,05 40,63 71,38

Tapón reparador
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	4501	7/1 mm	-	1	1,39

Tapón Roscado
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	237020	1/2"	25	300	2,66

Polifusor sin matrices
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	POLIR1 POLIR2	20-32 20-63	- -	1 1	609,38 777,99

Polifusor sin matrices
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	POLI110 POLIR-125	20-110 20-125	- -	1 1	539,00 711,01

Polifusor de banco
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	POLI125	50-25	-	1	9.819,17

Polifusor electrosoldable
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	0	Universal	-	1	10.950,41

Manguito electrosoldable
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V P-20002ES-V	25 32 40 50 63 75 90 110 125 160	- - - - - - - - - -	20 10 5 2 2 1 1 1 1 1	7,65 9,02 10,15 11,09 12,91 22,74 25,63 44,62 53,08 72,94

Codo 45º electrosoldable
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	202063ESV 202090ESV 2020110ESV 2020125ESV 2020160ESV	63 90 110 125 160	- - - - -	1 1 1 1 1	39,48 66,57 122,69 150,27 174,64

Codo 90º electrosoldable
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	206063ESV 206075ESV 206090ESV 2060110ESV 2060125ESV 2060160ESV	63 75 90 110 125 160	- - - - -	1 1 1 1 1 1	46,65 61,08 68,11 109,66 150,27 174,64

Te electrosoldable
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	230063ESV 203375ESV 230090ESV 2300110ESV 2300125ESV 2300160ESV	63 75 90 110 125 160	- - - - -	1 1 1 1 1 1	46,71 54,22 116,56 151,49 162,45 199,01

Reducciones electrosoldables
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	238065ESV 238063ESV 238067ESV 238076ESV 238096ESV 2380116ESV 2380117ESV 2380110ESV 2380125ESV 2380126ESV 2380161ESV	63x32 63x40 63x50 75x63 90x63 110x63 110x75 110x90 125x90 125x110 160x110	- - - - - - - - - - -	1 1 1 1 1 1 1 1 1 1 1	19,41 19,90 24,21 27,37 30,13 55,72 56,13 58,32 86,99 125,09 172,20

Tijera Corta Tubo
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	TES 40	16-40	1	1	173,79

Matrices
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	MTR-20 MTR-25 MTR-32 MTR-40 MTR-50 MTR-63 MTR-75 MTR-90 MTR-110 MTR-125	20 25 32 40 50 63 75 90 110 125	1 1 1 1 1 1 1 1 1 1	- - - - - - - - - -	56,64 62,01 67,60 83,57 94,99 113,66 141,61 200,58 261,35 285,66

Abrazaderas
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	AB20 AB25 AB32 AB40 AB50 AB63 AB75 AB90 AB110 AB125 AB160	20 25 32 40 50 63 75 90 110 125 160	- - - - - - - - - - -	50 50 50 50 50 50 50 50 50 1 1	2,74 2,93 3,10 3,60 3,76 5,77 6,87 8,32 9,78 12,45 15,26

Juntas planas para brida
	Referencia	Dimensiones	Uds./Bolsa	Uds./Caja	Precio Unidad
	Junta 40 Junta 50 Junta 63 Junta 75 Junta 90 Junta 110 Junta 125 Junta 160	40 50 63 75 90 110 125 160	1 1 1 1 1 1 1 1	1 1 1 1 1 1 1 1	12,78 12,78 12,78 12,78 12,78 15,19 15,19 20,96

HELISYSTEM®
Tubos y accesorios para agua fría, caliente y calefacción

Tubos y Accesorios en PPR
Unión por fusión térmica; ideal para instalaciones sanitarias de agua caliente y fría

Ventajas
Resistencia al óxido;
Baja conductividad térmica;
Baja pérdida de carga;
Fácil aplicación;
Máxima durabilidad

Conocer el Sistema Helisystem

Materia prima – polipropileno-random

El polipropileno es un polímero versátil y que nos rodea día a día. El polímero está formado por conexiones simples carbono-carbono y carbono-hidrógeno. Se obtiene por la polimerización de propileno, con presencia de catalizadores en determinadas condiciones de presión y temperatura.

De acuerdo con la clasificación del polipropileno, podremos designar una materia prima utilizada como perteneciente al grupo de los copolímeros del tipo Random.
Para ser obtenido el polipropileno copolímero son añadidas pequeñas cantidades de etileno confiriendo así aptitudes para la producción de tuberías.

El polipropileno Copolímero Random se caracteriza por su elevado peso molecular y por su resistencia a altas temperaturas de servicio y condiciones de presión, asegurando una resistencia y periodo de vida elevados.

Propiedades del Polipropileno

*Propiedades*	*Condición*	*Norma*	*Resultado*	*Unidades*
Densidad	–	ISO 1183	0.89	g/cm
Índice de Fluidez	MFR 190ºC/5 Kg	ISO 1133	0.50	g/10 min
	MFR 230ºC/2.16 Kg	ISO 1133	0.30	g/10 min
	MFR 230ºC/5 Kg	ISO 1133	1.50	g/10 min
Resistencia a la Tracción	–	ISO 527	25	MPa
Prolongar su ruptura	–	ISO 527	12	%
Módulo de Elasticidad	–	ISO 527	850	MPa
Resistencia al Impacto (Charpy)	23ºC	ISO 9854	Sin fallo	–
	0ºC	ISO 9854	Sin fallo	–
	10ºC	ISO 9854	Sin fallo	–
Temperatura VICAT	10 N	ISO 306/A	130	ºC
Temperatura VICAT	50 N	ISO 306/B	61	ºC
Conductividad Térmica	–	DIN 52612	0.24	W/m K
Deformación Longitudinal en caliente	135ºC	UNE EN743	0.54	%5

Ventajas y utilización del sistema

Resistencia a la corrosión

El sistema Polipropileno Random posee un elevado poder de aislamiento eléctrico, y que imposibilita la aparición de los fenómenos de corrosión provocados por las corrientes vagantes. La baja afinidad del sistema para sustancias ácidas y básicas, volviéndolo compatible con los materiales que diariamente se utilizan en la construcción (cal y cemento) tanto como a gran parte de las sustancias químicas que se encuentran presentes en las conductas del agua. Cualquier información relativamente a la utilización de productos químicos en las conductas PPR consultar la tabla siguiente.

*Substancia*	Concentración (%)	*PPR 2ºC*	*PPR 60ºC*	*Substancia*	*Concentración (%)*	PPR 20ºC	PPR 60ºC
Acetato Amonio	a.todos	+	+	Benzaldeido	100	+
Acetato de Butil	100	+/-		Benzaldeido	a.cold sat.	+
Acetato de Sodio	a.cold sat.	+	+	Anilina	100	+
Acetona	100	+		Benzeno	100	-
Ácido Acético	a.50	+		Bisulfito de Sodio	a.cold sat.	+
Ácido Acético	a.10	+	+	Borax	a.cold sat.	+	+
Ácido Anhídrido	100	+		1,4-Butano diol	100	+
Ácido Benzoico	100	+		Carbonato amonio	a.todos	+	+
Ácido Benzoico	a.cold sat.	+	+	Carbono de calcio	a.cold sat.	+	+
Ácido Bórico	100	+		Carbonato de potasio	a.cold sat.	+	+
Ácido Bórico	a.cold sat.	+	+	Carbonato de sodio	a.cold sat.	+	+
Ácido Cítrico	a.cold sat.	+	+	Carbonato de sodio	a.10	+	+
Ácido Fórmico	a.98	+		Clorato de potasio	a.cold sat.	+
Ácido Fórmico	a.85	+		Cloroformo	100	-
Ácido Fórmico	a.50	+		Dicromato de potasio	a.cold sat.	+
Ácido Fórmico	a.10	+		Formaldeido	a.40	+
Ácido Fosfórico	85	+		Formaldeido	a.30	+
Ácido Fosfórico	50	+		Formaldeido	a.1	+
Ácido Fosfórico	10	+	+	Fosfato de amonio	a.todos	+	+
Ácido Láctico	a.90	+		Fructosa	a.cold sat.	+	+
Ácido Láctico	a.50	+		Glucosa	a.cold sat.	+	+
Ácido Láctico	a.10	+	+	Glicerina	100	+
Ácido Nítrico	68	-		Glicerina	a.all	+
Ácido Nítrico	50	-		Hidróxido de sodio	100	+
Ácido Nítrico	25	+/-		Hipoclorito de calcio	a.all	+
Ácido Nítrico	10	+		Mentol	100	+
Ácido Sulfúrico	98	+		Mercurio	100	+
Ácido Sulfúrico	50	+	+	Nitrato de amonio	a.todos	+	+
Ácido Sulfúrico	10	+/-		Nitrato de calcio	a.cold sat.	+	+
Ácido Tartárico	a.cold.sat.	+	+	Nitrato de potasio	a.cold sat.	+	+
Agua	100	+	+	Nitrato de sodio	a.cold sat.	+	+
Alcohol etílico	100	+		Nitrobenzeno	100	+
Alcohol etílico	a.96	+		Permanganato de potasio	a.cold sat.	+
Alcohol etílico	a.10	+		Sales de aluminio	a.todos	+	+
Amonio	a.30	+		Sales de bario	a.todos	+
Amonio	a.10	+	+	Sales de cromo	a.cold sat.	+	+
Sales de mercurio	a.cold sat.	+	+
Sales de niquel	a.cold sat.	+	+
Sales de Zinc Sol.	a.cold sat.	+	+
Hidróxido de Potasio	50	+	+
Sol. Hidróxido de Potasio	25	+	+
Sol. Hidróxido de Potasio	10	+	+
Sol. Hidróxido de Sodio	50	+	+
Sol. Hidróxido de Sodio	25	+	+
Sulfato de Amonio	a.todos	+	+
Sol. Hidróxido de Sodio	10	+
Urea	a.cold sat.	+	+
Sileno	100	-

Abreviaturas: a = solución acuosa; cold sat. = solución saturada fría; + Resistente; +/- Resistencia limitada; - No Resistente

En ésta tabla encontraremos los productos químicos más conocidos. Para más información contactar con la empresa Heliroma-Plásticos, Lda.

Baja Conductividad Térmica
Resude sustancialmente la tradicional formación de condensación térmica característica de los tubos metálicos.

Pérdidas de Carga Reducidas
Los tubos y accesorios se caracterizan por la baja rugosidad de las superficies internas, evitando la formación de depósitos calcáreos, reduciendo al mínimo las pérdidas de carga.

Aislamiento acústico
Las características de las materias primas y los espesores utilizados confieren al sistema un elevado aislamiento acústico.

Propiedades Organolépticas
El PPR es un producto totalmente atóxico garantizando al sistema una conducción de agua potable.

Adecuada vida útil

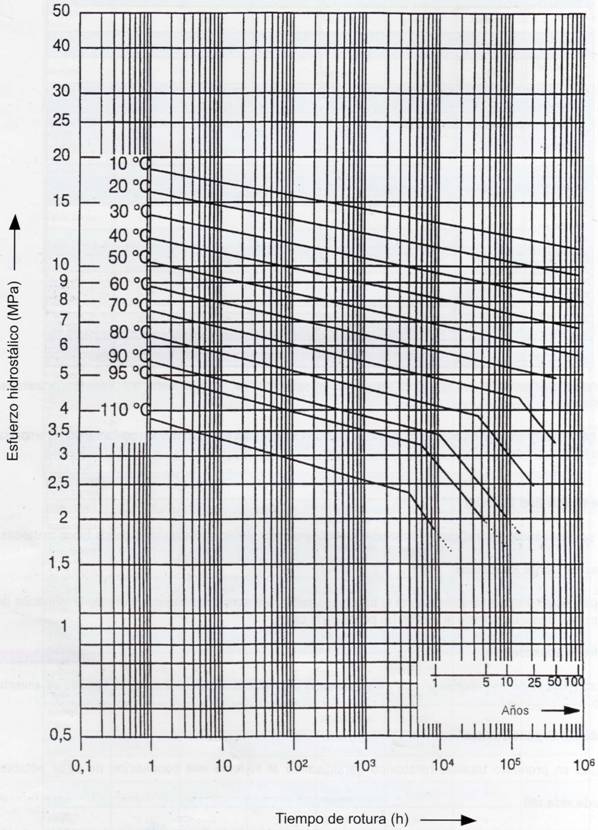

De acuerdo con las curvas de regresión se podrá observar en lo gráfico siguiente que para instalaciones hidrosanitarias en condiciones de temperatura a presiones definidas el sistema durará más 50 años.

Tiempo de instalación reducido
La característica más relevante del sistema PPR es la unión de todos los elementos por termosoldadura. Método seguro, es fácilmente ejecutabe relativamente a los productos tradicionales.

CAMPO DE APLICACIÓN

El sistema Helisystem, debido a sus características ya referidas anteriormente, posee una amplia gama de aplicaciones de presión y temperatura de destino apropiadas para la clase de aplicación correspondiente a:

Distribución de aguas sanitarias calientes y frías;
Calefacción central;
Instalaciones de tubos en colunas montantes de grandes edificios públicos, hoteles, hospitales, escuelas, cuarteles, etc.
Instalaciones inustriales: agricultura, horticultura, mataderos, líquidos alimentarios;
Barcos, caravanas de campismo, cazas de obras.

En la serie S 2,5 podremos relacionar la clase de aplicación con la presión de servicio:

Clase de Aplicación	Presión deSevicio (bar)
Distribución de agua caliente (60ºC)	10
Distribución de agua caliente (70ºC)	8
Sistema de calentamiento montado sobre pavimento y calentamiento central con radiadores a baja temperatura	10
Calefacción central con radiadores a alta temperatura	6

MANIPULACIÓN E INSTALACIÓN

Para obtener un buen resultado en la instalación del sistema Helisystem deben tener en cuenta algunas recomendaciones que Heliroma Plásticos, Lda. considera importantes, como la respectiva técnica de soldadura y la dilatación lineal.

Algunas recomendaciones para el uso adecuado del sistema

Resistencia a los rayos UV

El PPR, como todo los termoplásticos no debe ser expuesto directamente a los rayos solares.

Curvatura de los tubos

No utilizar la llama para hacer curvas o desvíos, pues puede afectarse la estructura molecular del polipropileno.

Resistencia a bajas temperaturas

A temperatura bajas (cerca de 0ºC) el sistema se volverá más frágil. Evitar choques especialmente en las extremidades de los tubos, cargas excesivas y dobleces acentuadas. Evitar el uso de tubo que presenten incisiones o arañazos, provocados durante su manipulación.

Juntas en conexiones metálicas

Utilizar teflón o cáñamo para evitar fugas. No utilizar accesorios con rosca cónica o no calibrados.

Corte

Para obtener un corte libre de rebabas y perpendicular el tubo deberá utilizar equipo de corte adecuado.

Descripción de Técnica de Soldadura con Polifusora Manual

La unión de tubos y accesorios se efectuará a través de una soldadura de polifusión a 260º, con equipo adecuado suministrado por Heliroma. Simplemente una a (220v) y espere.
La luz intermitente de la lámpara de control verde indicará que se alcanzó la temperatura de soldadura. En éste momento se podrá empezar a trabajar.

Transcurrido el tiempo de calentamiento, junte las piezas sin interrupción. Durante un corto período de tiempo (3s) podrá reajustar las piezas fundidas (giros nunca superiores a 30º).
Algún tiempo después ésta fusión habrá alcanzado su resistencia máxima (ver tabla).

Caliente simultáneamente toda la profundidad del tubo y el extremo del accesorio con el polifusor, ejerciendo una ligera presión.

Tabla resumen de valores

Diam. Exterior (mm)	Profundidad de Soldadura (mm)	Tiempo de calentamiento (s)	Tiempo de manipulación (s)	Tiempo de enfriamiento (s)
20	14	5	4	4
25	15	7	4	4
32	16.5	8	6	4
40	18	12	6	4
50	20	18	6	4
63	234	24	8	6
75	26	30	8	8
90	29	40	8	8
115	32.5	50	10	8
125	35	70	12	10

Nota: los tiempos de calentamiento contarán a partir del momento en que el tubo y el accesorio estén correctamente posicionados sobre las matrices del polifusor.

Dilatación Térmica
Se define dilatación térmica la dilatación del sistema relativamente a sus dimensiones, originada por las vibraciones de temperatura de trabajo y temperatura de instalación.

Por tanto deberá tenerse en cuenta la forma como irá instalado el tubo: empotrado en paredes o en pavimentos o instalado en exterior de paredes o pavimentos (a la vista).

La primera situación no será la más preocupante pues los propios materiales que cubren el sistema de dilatación “absorben” estas alteraciones.

En la segunda situación, tendrá que considerarse la dilatación térmica o ser, todas las dimensiones compensadas para contracciones y dilataciones del material, evitándose así daños después de la instalación.

Cálculo de Dilatación Térmica Lineal

Lo – Longitud inicial del tubo, a temperatura T0 (m)
L – Longitud final del tubo, a temperatura T (m)
∆L – Dilatación lineal (L-L0) (mm)
∆T – Variación de temperatura del tubo, em ºC (T-T0)
α – Coeficiente de dilatación lineal, em mm/mºC; para el Tubo PPR el coeficiente de dilatación lineal (valor listado) ej:

α = 0.15 mm/mºC

Para conseguir solucionar los casos en que vayan ocurriendo situaciones de dilatación térmica (instalaciones exteriores), necesariamente tiene que ser calculada la variación de longitud en secciones libres, teniendo en cuenta la criación de liras o cambios de dirección capaces de “absorber” estas dilataciones.

Puntos fijos y móviles

Los puntos fijos (PF) impiden el movimiento del tubo, y por éste factor deberá existir una fuerte conexión entre las tuberías y las paredes exteriores. El material utilizado para las conexiones deberá ser una abrazadera rígida. Los puntos móviles (PM) o deslizantes facilitan el desplazamiento en sentido axial. Deben ser colocados ya sea horizontalmente o verticalmente.

Compensación de las Dilataciones Térmicas por Brazos de Dilatación

La longitud del brazo (Ls) se calcula en función de la longitud (L), a través de la siguiente fórmula:

Ls – Longitud del brazo de dilatación (mm)
D – Diámetro exterior del tubo (mm)
∆L – Variación de longitud (mm)
C – Constante del material PP-R (20)

Compensación de las Dilataciones Térmicas por Curvas de Dilatación

Las liras de dilatación equivalen a dos brazos de dilatación, y se utiliza siempre que la dilatación no sea absorbida por un brazo de cambio de dirección.

El brazo de dilatación podrá ser calculado a través de la siguiente fórmula:

Lc = 2 x ∆L + ms

Lc – Anchura mínima de la curva (mm)
∆L – Dilatación lineal (mm)
ms – Mínimo de seguridad = 150 mm

Ejemplo:
Dimensión de la barra de PPR = 4 metros
Diámetro del tubo = 25 mm
∆T = 40ºC

Cálculo de Dilatación Térmica

∆L = 4 x 0.15 x 40 = 24 mm

Cálculo de longitud del brazo de dilatación para el ejemplo anterior

Cálculo de curva de dilatación Lc = 2 x 24 + 150 = 198 mm

Distancia entre los puntos de fijación deslizantes en cm

	Temperaturas (∆T) ºC
Diámetros (mm)	20	30	40	50	60	70	80
20	65	63	61	60	58	53	48
25	75	74	70	68	66	61	56
32	90	88	86	83	80	75	70
40	110	110	105	100	95	90	85
50	125	120	115	110	105	100	90
63	140	135	130	125	120	115	105
75	155	150	145	135	130	125	115
90	165	160	155	145	140	130	125
110	180	175	170	165	150	140	130
125	190	185	180	175	160	150	140

GESTIÓN DE CALIDAD

Inspección de Recepción

Todas las materias primas recibidas pasan por un control de inspección (Plano de Inspección y Ensayo en Recepción – P.I.E.R.) previamente y de acuerdo con los requisitos normativos.

Inspección de Producción

De acuerdo con los requisitos exigidos por las normas y por las entidades certificadoras se implementarán Planos de Inspección en la Producción, los cuales serán debidamente transmitidos a los colaboradores de la producción para ser evitados fallos durante su práctica aplicación. De hora en hora serán inspeccionadas las dimensiones del producto (diámetro, espesor, marcado). Una vez por turno, como mínimo un responsable de la calidad, efectuará un control volante a forma de verificar todos los requisitos definidos en la “check-list” de la producción.

Inspección en el Laboratorio

Después de aprobar la Inspección en la Producción, todos los tubos y accesorios esperarán los resultados de los ensayos efectuados en el laboratorio. Para esta etapa también serán definidos Planos de Inspección y Ensayo en el Laboratorio – P.I.E.L. basados también en los requisitos normativos y en los requisitos exigidos por las entidades certificadoras. Periódicamente estos equipos están sujetos a la calibración por entidades acreditadas.

Descripción de los ensayos efectuados a los tubos y accesorios

Índice de Fluidez (MFI) – Este ensayo consiste en la determinación de la cantidad de masa que pasa por un orificio (fieira) debidamente calibrado, a temperatura de 230ºC, en un determinado periodo de tiempo y sujeta a una carga de 2.160kg. El resultado obtenido tendrá que ser una diferencia inferior a 30% relativamente al índice de Fluidez de la materia prima.

Deformación Longitudinal en Caliente – El principio de este ensayo consiste en la obtención de un trozo de tubo con un dado cumplimiento, el cual es colocado en el interior de un horno mantenido a una temperatura específica, durante determinado periodo de tiempo. Un cumplimiento marcado sobre este trozo de tubo y medido sobre las mismas condiciones, antes y después de haber sido calentado en el horno. La deformación es calculada sobre porcentaje de variación del cumplimiento en relación al cumplimiento inicial.

Resistencia al choque a 0ºC, a través del método Charpy – Son preparadas las probetas de acuerdo con las dimensiones específicas, las cuales son acondicionadas en un baño a 0ºC durante un determinado periodo de tiempo. Estas probetas son sometidas a una energía de impacto de 15J. En un ensayo no deberá presentar fallos, sino no pasa.

Ensayo de la Resistencia a Presión Interna en un medio agua-agua – Para este ensayo son seleccionadas probetas con una longitud libre de por lo menos 250 mm. Después del acondicionamiento son sometidas a una presión hidrostática interna constante y específica durante un período de tiempo, durante el cual no podrá presentar fallos.

Variables para un ensayo
Temperatura	Tensión Circunferencia (MPa)	Tiempo (h)
20	16	1
95	4.2	22
95	3.5	1000
95	3.8	165
110*	1.9	8760

* Este ensayo es efectuado anualmente en entidades acreditadas, y se efectúa en agua-ar.

Para la realización de este ensayo, es necesario determinar la presión de ensayo (P) expresada en bar, a través de la fórmula siguiente:

e – espesor mínimo de la probeta (mm)
d – diámetro exterior medio del tubo (mm)
σ – tensión circunferencial (MPa)

Después de ser aprobados los ensayos y elaborado un Certificado de Inspección con la indicación de los resultados de los diversos ensayos, será enviado al cliente cuando lo solicite.

Nota: para los accesorios, y de acuerdo con los requisitos normativos son efectuados los ensayos de Determinación del Índice de Fluidez y Ensayo de Resistencia a Presión Interna.

Normas de Referencia para inspección del tubo PP-R

Indicación de la Norma	Descripción de la Norma
UNE-EN ISO 15874	Sistemas de canalización en materiales plásticos para instalación de agua caliente y fría. Polipropileno (PP)
NP EN 743	Sistemas de tuberías y conductas en plástico – Tubos termoplásticos. Deformación Longitudinal en Caliente.
DIN EN 921	Tubos termoplásticos. Determinación de la resistencia a presión interna, a una temperatura constante.
ISO 1133	Plásticos – Determinación del índice de fluidez de los termoplásticos.
ISO 9854-1/2	Tubos termoplásticos para el transporte de fluidos – Determinación de la resistencia al choque a través del método Charpy.

Certificados obtenidos al Sistema Helisystem – PPR

N.º de certificado	Entidad Certificadora
001/002415	AENOR
DH 776	LNEC

Certificados obtenidos por la empresa después de la implantación del Sistema de Gestión de Calidad

N.º de certificado	Entidad Certificadora
02/CP.1640	APECER
ER-0013/2003	AENOR
ES-0013/2003	IQNET

Romafaser

Tubería Compuesta con Fibra de Vidrio

Datos Técnicos

Tubos de PP-R / Tubos Romafaser multi-compuesto

Tubo de 3 capas (externa de PP-R 80, intermedia compuesto de fibra de vidrio, interna PP-R 80)

La ya experimentada mezcla desde años entre Polipropileno y Fibra de Vidrio en otros sectores, se está introduciendo actualmente en el sector de la producción de tuberías.
HELIROMA-Plásticos, Lda., ofrece la última generación de cabezal de producción de tubo Romafaser, consiguiendo el tubo tipo “faser” de menor dilatación del momento en el mercado europeo. Romafaser dilata cerca de un 30% menos que otros supuestos similares

Cuadro de dilataciones (lineales)

Longitud de la tubería	Dilatación Lineal: Tubería Compuesta RomaFaser (∆l)(mm)
	Diferencia de Temperatura (∆T) (K)
	10	20	30	40	50	60	70	80
0,1	0,03	0,06	0,09	0,12	0,15	0,18	0,21	0,24
0,2	0,06	0,12	0,18	0,24	0,30	0,36	0,42	0,48
0,3	0,09	0,18	0,27	0,36	0,45	0,54	0,63	0,72
0,4	0,12	0,24	0,36	0,48	0,60	0,72	0,84	0,96
0,5	0,15	0,30	0,45	0,60	0,75	0,90	1,05	1,20
0,6	0,18	0,36	0,54	0,72	0,90	1,08	1,26	1,44
0,7	0,21	0,42	0,63	0,84	1,05	1,26	1,47	1,68
0,8	0,24	0,48	0,72	0,96	1,20	1,44	1,68	1,92
0,9	0,27	0,54	0,81	1,08	1,35	1,62	1,89	2,16
1,0	0,30	0,60	0,90	1,20	1,50	1,80	2,10	2,40
2,0	0,60	1,20	1,80	2,40	3,00	3,60	4,20	4,80
3,0	0,90	1,80	2,70	3,60	4,50	5,40	6,30	7,20
4,0	1,20	2,40	3,60	4,80	6,00	7,20	8,40	9,60
5,0	1,50	3,00	4,50	6,00	7,50	9,00	10,50	12,00
6,0	1,80	3,60	5,40	7,20	9,00	10,80	12,60	14,40
7,0	2,10	4,20	6,30	8,40	10,50	12,60	14,70	16,80
8,0	2,40	4,08	7,20	9,60	12,00	14.40	16,80	19,20
9,0	2,70	5,40	8,10	10,80	13,50	16,20	18,90	21,60
10,0	3,00	6,00	9,00	12,00	15,00	18,00	21,00	24,00

Coeficiente de Dilatación Lineal = 0,03 mm/(m x k)

Sistemas de Sanitarias

Temperaturas	Años de Servicio	Factor de seguridad = 1,5	Factor de seguridad = 1,25
		Tubería Helisystem SDR 7,4	Tubería Romafaser SDR 7,4
		Presión de Servicio Admisible (bar)
20º C	1	24,54	30,93
	5	22,99	28,97
	10	22,37	28,14
	25	21,75	27,32
	50	21,03	26,49
30º C	1	20,82	26,29
	5	19,59	24,64
	10	18,87	23,81
	25	18,25	22,99
	50	17,84	22,47
40º C	1	17,63	22,16
	5	16,49	20,82
	10	16,08	20,21
	25	15,49	19,38
	50	14,95	18,87
50º C	1	14,95	18,87
	5	13,92	17,53
	10	13,51	17,01
	25	12,99	16,39
	50	12,58	15,88
60º C	1	12,58	15,88
	5	11,75	14,74
	10	11,34	14,23
	25	10,82	13,71
	50	10,41	13,09
65º C	1	12,27	15,36
	5	11,13	13,92
	10	10,31	12,99
	25	8,76	11,09
	50	7,42	10,52
70º C	1	10,62	13,40
	5	9,79	12,27
	10	9,59	12,06
	25	8,25	10,41
	50	7,22	9,07
75º C	1	6,91	8,76
	5	10,21	12,68
	10	8,87	11,03
	25	7,73	9,59
	50	6,10	7,50

SDR = Standard Dimension Ratio
(Relation Diameter – Wall Thickness)
SDR = 2 x S + 1 ~ d/s
S = Serie de Tubo según ISO 4065

Sistemas de Calefacción			Presión de Servicio Admisible (bar)
Tiempo en actividad con...	Temp. en ºC	Años de Servicio	Factor de Seguridad 1,25 Tubo M. Comp. ROMAFASER (SDR 7,4)
Temperatura Constante 70ºC superando 30 días/año de...	75	5	11,93
		10	11,53
		25	9,81
		45	8,51
	85	5	10,15
		10	9,71
		25	8,30
		37,5	7,52
	90	5	9,22
		10	8,87
		25	7,17
		35	6,61
Temperatura Constante 70ºC superando 60 días/año de...	75	5	11,79
		10	11,34
		25	9,67
		45	8,39
	85	5	9,85
		10	9,42
		25	7,54
		35	6,94
	90	5	8,94
		10	7,91
		25	6,33
		30	6,04
Temperatura Constante 70ºC, superando 90 días/año de...	75	5	11,71
		10	11,18
		25	9,46
		45	8,21
	85	5	9,66
		10	8,77
		25	7,02
		32,5	6,57
	90	5	8,58
		10	7,26
		25	5,81
